선형 회로의 의미를 알아보고 Mesh 해석법을 이용하여 회로를 해석하고 옴의 법칙과 키르히호프의 전압, 전류 법칙도 사용하여 회로를 해석한다. 복잡한 회로에서 임의 node의 전압이나 소자의 전류를 알고자 한다.

---

Circuit Analysis Methods 회로1

branch(6개), node(4개), mesh(3개)를 고려하여 Loop equation, Node Equation을 이용하여 각 노드에 걸리는 전압과 전류를 구한다. 구한 값과 pspice를 이용해 도출해낸 값들을 비교하여 성립함을 증명한다.

---

Loop equation을 이용한 회로 1 해석 1 (x=IA, y=IB, z=Ic)

첫 번째 식-> 10-10(I1-I2)-2(I1-I3)=0을 정리하면 12x-10y-2z=10, 두 번째 식-> -4.7I2-3.6(I2-I3)-10(I2-I1)=0을 정리하면 -10x+18.3y-3.6z=0, 세 번째 식-> -10I3-2(I3-I1)-3.6(I3-I2)=0을 정리하면 -2x-3.6+15.6z=0이 나온다. 정리하여 나온 식 3개를 이용하여 행렬식을 만들고 만든 행렬식을 빠르게 도출해 내기 위하여 계산 사이트를 이용하여 계산한다.
역행렬을 사용하여 풀기 버튼을 누르면 빠르게 x, y, z의 값이 계산된다. x=1.825uA, y=1.093uA, z=0.486uA의 값을 구했다.

---

Node Equation을 이용한 회로 1 해석 2 (x=VB, y=Vc)

첫 번째 식-> (VA-VB/1.5k)+(Vc-VB/2.7k)-(VB-0/1.0k)=0을 정리하면 316/5x-20y=72, 두 번째 식-> (VA-Vc/2.2k)-(VC-VB/2.7k)-(VC-0/. 3.3k)=0을 정리하면 47x-2498/25y=-360이 나온다. 정리하여 나온 식 2개를 이용하여 행렬식을 만들고 만든 행렬식을 빠르게 도출해 내기 위하여 계산 사이트를 이용하여 계산한다.
다음 역행렬을 사용하여 풀기 버튼을 누르면 빠르게 x, y의 값이 계산된다. x=2.678V, y=4.862V의 값을 구했다.

pspice 회로 1 구성

구해낸 전류 값 (x=1.825uA, y=1.093uA, z=0.486uA), 전압 값 (x=2.678V, y=4.862V)들과 회로 1을 구성한 Pspice 회로 시뮬레이션 결과의 값들과 일치하는 것을 확인할 수 있다.
이로써 Loop equation과 Node equation이 성립함을 증명할 수 있었다.

---

Circuit Analysis Methods 회로 2

ia=Vx/2, Vx=-56ib-- ia=-28ib
200-56ib-28(ib-ia)=0
200-84ib+28ia=0-- 868ib=200
Ib=0.2304A--- Vx=-56*(0.2304)=12.9024 V

Pspice simulation 하여 Vx를 확인한다.

Pspice simulation 결과

---

회로 3 (회로 해석 + Simulation)

branch(8개), node(6개), mesh(3개)를 고려하여 Loop equation, Node Equation을 이용하여 각 노드에 걸리는 전압과 전류를 구한다. 구한 값과 pspice를 이용해 도출해낸 값들을 비교하여 성립함을 증명한다.

---

Loop equation을 이용한 회로 3 해석 1 (x=IA, y=IB, z=IC)

첫 번째 식-> 30-8IA-30(IA-IB)-2IA=0을 정리하면 40IA-30IB=30, 두 번째 식-> 30IA-42IB=40이 나온다. 정리하여 나온 식 2개를 이용하여 행렬식을 만들고 만든 행렬식을 빠르게 도출해 내기 위하여 계산 사이트를 이용하여 계산한다.
다음 역행렬을 사용하여 풀기 버튼을 누르면 빠르게 x, y의 값이 계산된다. x=76.92mA, y=-897.4mA의 값을 구했다.

---

Node Equation을 이용한 회로 3 해석 2 (x1=VA, x2=VB, x3=VC, x4=VD)

첫번째 식-> (30-VA/8)-(VA-VB/5)-(VA-VC/30)=0을 정리하면 -43VA+24VB+4Vc=-450, 두번째 식-> (VA-VB/5)-(VB-VD/2)+20=0을 정리하면 2VA-7VB+5VD=-200, 세 번째 식->(VA-VC/30)+(VD-VC/5)-VC/2=0을 정리하면 VA-22VC+6VD=0, 네 번째 식-> (VB-VD/2)-20-(VD-VC/5)=0을 정리하면 5VB+2VC-5VD=200이 나온다. 정리하여 나온 식 4개를 이용하여 행렬식을 만들고 만든 행렬식을 빠르게 도출해 내기 위하여 계산 사이트를 이용하여 계산한다.
다음 역행렬을 사용하여 풀기 버튼을 누르면 빠르게 x1, x2, x3, x4의 값이 계산된다.

pspice 회로 3 구성

구해낸 전류 값, 전압 값 들과 회로 3을 구성한 Pspice 회로 시뮬레이션 결과의 값들과 일치하는 것을 확인할 수 있다. 이로써 Loop equation과 Node equation이 성립함을 증명할 수 있었다.

---

회로 4 (회로 해석 + Simulation)

branch(7개), node(4개), mesh(4개)를 고려하여 Loop equation, Node Equation을 이용하여 각 노드에 걸리는 전압과 전류를 구한다. 구한 값과 pspice를 이용해 도출해낸 값들을 비교하여 성립함을 증명한다.

---

Loop equation을 이용한 회로 4 해석

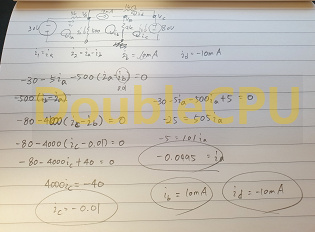

계산 과정을 나타낸 것

---

Node Equation을 이용한 회로 4 해석

이 문제는 첫 번째 식만으로 해결할 수 있었다. (-30-VA/5k)-10m-VA/500-(VA-80/1k)=0 -> VA=20의 값을 가진다.

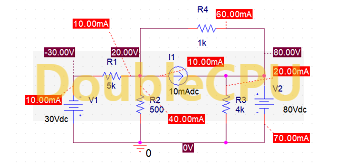

pspice 회로 4 구성

구해낸 전류 값, 전압 값 들과 회로 4를 구성한 Pspice 회로 시뮬레이션 결과의 값들과 일치하는 것을 확인할 수 있다. 이로써 Loop equation과 Node equation이 성립함을 증명할 수 있었다.

---

결론 및 고찰

Pspice 시뮬레이션 실험을 통해서 망전류 법을 이용한 회로의 해석과 node equation을 이용한 해석을 증명하여 성립함을 알아 보는 실험 이었다. 복잡한 회로에서 망 전류법이 아닌 옴의 법칙과 키르히호프의 전류 및 전압 법칙만으로 식을 해석하려 하면 많은 시간이 소요된다. 하지만 망 전류법을 이용하거나 node equation을 이용하면 연립방정식으로 식을 세우면 복잡하던 식들이 제거 되어 간단하게 회로를 해석할 수 있다. 그리고 망 전류법을 쓸 때 전류의 방향을 시계 방향으로 한다. 그리고 만약 저항기에 하나 이상의 전류가 구해지는 경우에는 이들의 대수 합이 실제 전류가 된다는 것을 알게 되었다.
